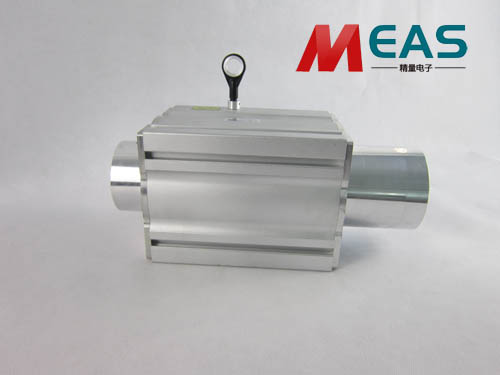

拉繩位移傳感器TTL信號帶有對稱負信號輸出距離遠
拉繩位移傳感器信號輸出有正弦波(電流或電壓)，方波(TTL、HTL)，集電極開路(PNP、NPN)，推拉式多種形式，其中TTL為長線差分驅動(對稱A，A-;B，B-;Z，Z-)，HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。
拉繩位移傳感器得A.B兩相聯接，用于正反向計數、判斷正反向和測速。A、B、Z三相聯接，用于帶參考位修正的位置測量。A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，電流對于電纜貢獻的電磁場為0，衰減最小，抗干擾佳，可傳輸較遠的距離。對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。
